DFK-13/-14型 电动阀门定位器

型号 备注
DFK-13 含伺服控制器模块, (之前型式
DFK-14

一、DFK型电动阀门定位器 概述
1.1主要用途:
.电动阀门定位
.调节阀、伺服马达等执行器的操作
.计算机,PLC,调节器控制信号的手/自动切换
1.2主要功能:
.输出限幅功能
.1路调节信号输入及断线处理功能
.1路反馈信号(开度)
.操作输出
.面板按键控制手/自动状态
.手/自动状态输出 手/自动状态输出为无源触点信号,操作器处于自动时闭合,处于手动时断开。
.阀位输出
.上电状态预置
1.3主要特点:
.测量误差小于0.2%F.S,并具备调校,数字滤波功能,可帮助减小传感器、阀位器的误差,有效提高系统的测量、控制精度
.反馈输入适用于电流信号类型
.工作过程:

二、DFK型电动阀门定位器 型号规格
1: 表示外形尺寸: 96(W)×96(H)×114(L)
2:面板形式:方形无光柱
3:反馈输入信号:直流电流输入,4mA ~20mA
4:调节输入信号:直流电流输入,4mA~20mA
5:操作输出信号:直流电流输出,4mA~20mA
6:手/自动状态输出: 手/自动状态输出为无源触点信号,操作器处于自动时闭合,处于手动时断开
7:阀位输出:直流电流输出,4mA~20mA
8:仪表电源:220V AC

三、DFK型电动阀门定位器 技术规格
3.1 基本技术规格
.电 源:220V AC供电的仪表:220V±10%,功耗小于7VA
.工作环境:0℃~50℃,湿度低于90%,R.H
.显示范围:-1999~9999,小数点位置可设定
.显示颜色:红色
.显示分辨力:1/10000
.基本误差:小于±0.2%F.S
.测量分辨力:1/60000,16位A/D转换器
.测量控制周期:0.4秒
.电流操作输出:4mA~20 mA 负载能力大于600Ω
.输出分辨力:1/1000,误差小于±0.5% F.S
3.2 选配件技术规格
.报警输出:触点容量220V AC,3A(上限、下限)
.模拟光柱显示0-100%
.继电器操作输出
.开关量输入控制
该功能通过外部无源触点开关控制操作器的手/自动状态,开关闭合时操作器为自动状态,断开时为手动状态。

四、DFK型电动阀门定位器 安装与接线
.为确保安全,接线必须在断电后进行。
.交流供电的仪表,其3端是电源滤波器的公共端,有高压,只能接大地,禁止与仪表其它端子接在一起。。
.规格96×96 尺寸的仪表:端子接线图

五、DFK型电动阀门定位器 面板及按键说明


①:反馈显示窗(开度)
②:操作输出显示窗(输入)
③:手/自手动/自动切换键
④:增加键 1 减小键 2
⑤:设置参数设置键
⑥:手动、自动指示灯

 六、DFK型电动阀门定位器 伺服控制器模块(DFK-13)

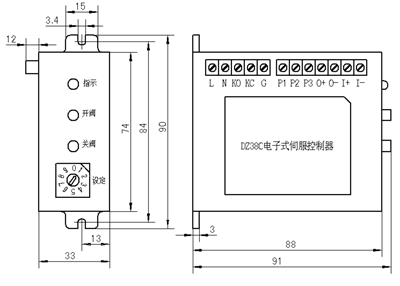

6.1.模块外型及接口说明


·端子 L , N 连接 AC 220V 电源的火线和零线,为调节型模块供电
·端子 P1 , P2 , P3 连接阀位电位器
·端子 KO , KC 用于接开向和关向交流接触器
·端子G 为调节型模块控制回路电源
·端子0- , 0+ 用于阀位 DC4 ~ 20mA 输出
·端子Ⅰ- ,Ⅰ+ 用于接受 DC4 ~ 20mA 控制信号

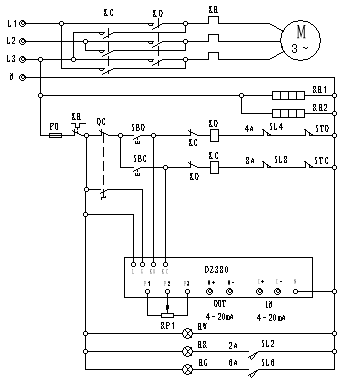

6.1.接线示例
