HJ型 浸没式汽水混合加热器
(浸没式汽水混合器)



一、HJ型浸没式汽水混合加热器 概述

HJ浸没式汽水混合加热器是一种节能型蒸汽加热器,它具有加热迅速,消音效果好,能平静把冷()水加热至沸点。由于采用全新的消声结构,噪声降低至50dB以下,解决了传统加热方式费用高、噪声大、占用机房面积、安装工程量大等难题,并且可以与智能水湿自动控制器、液位自动控制报警仪联动,为全自动运行的热水制备系统。

型号



HJ-25

HJ-32

HJ-40

HJ-50

HJ-65

外型
参数
mm

A

160

170

190

230

260

B

98

98

110

122

130

D

180

180

200

218

260

d

115

135

145

160

180

参考重量
Kg
5
6
8
10
12
1

型号尾注:Z铸钢材质,G碳钢材质,C不锈钢材质;S管螺纹丝口连接方式,F法兰连接方式。
型号尾注举例:HJ-50-CF 表示:口径DN50,不锈钢材质,法兰连接方式。

二、HJ型浸没式汽水混合加热器 特点

HJ浸没式汽水混合加热器相当于把蒸汽直接引入水中,但克服了噪声大、加热不稳定、冷热水分区等根本缺陷:
      1、静音、无振动:HJ加热器采用内部旋流消声结构,噪声低于50dB,无振动。
      2、热效率高:蒸汽直接通入水中,无冷凝水所带走的热量损失,势效率100%,高效节能。
      3、投资省:HJ加热器价格远低于壳管式换热器,在热水箱设置位置高时,可省却热水泵。
      4重复加热:采用 HJ加热器时,汽水分开控制,反复加热水箱中的水,无需放干箱内余水。
      5、安装维护简便:HJ加热器外形尺寸小,安装维护简便

  三、HJ型浸没式汽水混合加热器 工作原理

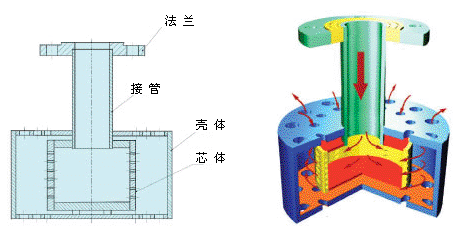

浸没式汽水混合加热器采用碳钢或不锈钢制造,加热器内部的喷嘴为细小斜孔,蒸汽从加热器喷嘴处高速喷入壳体内,对周围冷水产生强烈的引射作用,冷水通过加热器的外壁上的斜向小孔进入加热器内与蒸汽高速混合换热,进行全热交换,而高速蒸汽在壳体内盘旋上升。形成的旋转水汽,吸收蒸汽的功能,消除噪音。同时被加热的水不断从壳体上表引出,带动加热器周围的水流动,从而加热整个水箱向水。

四、HJ型浸没式汽水混合 安装维护简便技术参数

项目

HJ-25

HJ-32

HJ-40

HJ-50

HJ-65

蒸汽
耗量
kg/h

热水
产量
kg/h

蒸汽
耗量
kg/h

热水
产量
kg/h

蒸汽
耗量
kg/h

热水
产量
kg/h

蒸汽
耗量
kg/h

热水
产量
kg/h

蒸汽
耗量
kg/h

热水
产量
kg/h

蒸气
压力
MPa

0.1

136

1976

228

2999

354

4411

457

5833

541

6673

0.2

187

2651

301

3981

441

5367

581

6928

651

7981

0.3

242

3321

362

4676

517

6898

640

7913

753

9234

0.4

284

3671

413

5321

562

7101

708

8864

847

10281

注:表中热水产量从15℃加热至65℃计

五、HJ型浸没式汽水混合加热器 设计选型

HJ浸没式汽水混合加热器有额定的蒸汽耗量指标,设计时根据实际所需要的蒸嘂耗量,选用一台或多台混合加热器。实际所需蒸汽耗量可参照以下公式(①用于间断加热,②用于连慀加热)确定:

......

六、HJ型浸没式汽水混合加热器 安装使用

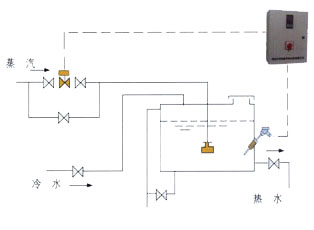

HJ浸没式汽水混合加热器为法兰接口,将蒸汽管接入水箱(水池)内,用法兰连接:
       1、单台加热器应安装在水箱中间位置,多台并联使用时,应均匀布置;
       2、加热器底部距水箱底部200mm左右,且应保证水淹没混合加热器100mm以上;
       3、引入水箱中的蒸汽管道应固定,不应有松动现象;
       4、蒸汽管道上在靠近水源侧安装止回阀,防止发生水倒流事故;
       5、蒸汽管内若有杂质(装管系系统),必须安装过滤器;
       6、只需打开加热器壳体进行清洗即可,简单易行。
